內燃道岔打磨機適用范圍

NCM-4型內燃道岔打磨機主要用來打磨道岔轉轍器的尖軌、轍叉心軌、翼軌頂面及側面肥邊，也可打磨各種型號鋼軌頂面及側面肥邊。
性能優越，結構合理，質量可靠，省時省力，是工務部門維修線路的必備工具。

內燃道岔打磨機主要技術參數

1、汽油機
型號：                          HONDA—GX160
功率：                          3.05kW
轉速：                          3600r/min
2、通用平形砂輪
規格：                          Φ250×Φ32×32
    最大磨削線速度：                40m/s
3、磨削垂直行程：                   170mm
4、磨削砂輪位置調整角度（從垂直
方向起向兩側面可分別傾斜角度）：     30°
5、外廓尺寸：                       2900×850×1000
6、整機質量：                       114kg

內燃道岔打磨機基本結構與工作原理

工作原理：汽油機經過V帶傳動，使主軸（砂輪）產生回轉運動，再通過轉動手輪經絲杠、絲母實現垂直方向的進給磨削運動，而水平方向的進給磨削主要是靠大車架上的小車架的水平移動來實現。
小車架上裝有蝸輪副，能使砂輪左右最大傾斜30°角，以適應各種斜面打磨需要。推動大車架沿鋼軌縱向反復移動完成磨削工作。

主要結構：有兩個部件組成：

1、安裝有四個帶單輪緣滾輪在軌道上移動的大臺車架。
2、安裝有四個帶雙輪緣滾輪、能在大車架上沿垂直軌道方向水平移動的小車架（磨削裝置）。

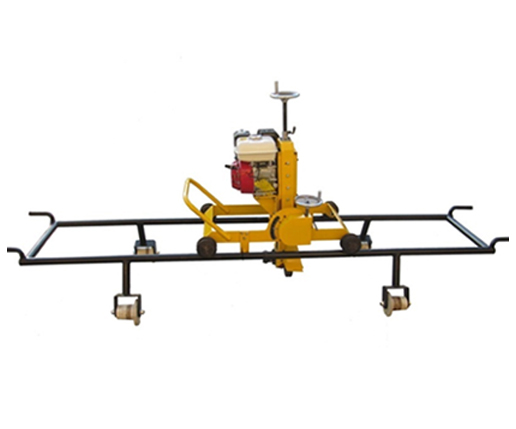

結構圖如下：1大車架、2行走輪、3汽油機、4手輪、5小車架、6滾輪、7砂輪、8定位裝置、9鎖緊手柄
